Beutelfilter vs. Kerzenfilter: Welche Lösung passt zu Ihrem Prozess?
Ein Leitfaden zur Auswahl des richtigen Filtersystems für industrielle Anwendungen
In der industriellen Flüssigkeitsfiltration stehen Anlagenbetreiber regelmäßig vor einer grundlegenden Entscheidung: Beutelfilter oder Kerzenfilter? Beide Filtersysteme haben sich in der Praxis bewährt, doch ihre Stärken liegen in unterschiedlichen Anwendungsbereichen. Wer die Unterschiede kennt, kann die Betriebskosten senken, die Prozesssicherheit erhöhen und Stillstandzeiten minimieren.
In diesem Beitrag erklären wir die technischen Unterschiede, zeigen typische Einsatzbereiche und geben Ihnen konkrete Entscheidungshilfen an die Hand.
So funktionieren Beutelfilter und Kerzenfilter
Wie funktionieren Beutelfilter?
Ein Beutelfilter arbeitet nach dem Prinzip der Oberflächenfiltration: Die zu filtrierende Flüssigkeit strömt von außen durch einen textilen Filterbeutel ins Innere des Filtergehäuses. Partikel werden dabei im Beutel zurückgehalten. Der Filterbeutel sitzt in einem Stützkorb aus Edelstahl, der ihn in Form hält und ein Kollabieren unter Druck verhindert.
Nach Erreichen der maximalen Beladung – erkennbar am steigenden Differenzdruck – wird der Beutel komplett ausgetauscht. Das macht Beutelfilter besonders wirtschaftlich bei Anwendungen mit hoher Schmutzfracht, da keine aufwendige Reinigung erforderlich ist.
Wie funktionieren Kerzenfilter?
Ein Kerzenfilter nutzt zylindrische Filterelemente – sogenannte Filterkerzen – zur Flüssigkeitsfiltration. Die Flüssigkeit durchströmt die Filterkerze von außen nach innen, wobei Partikel im Filtermedium zurückgehalten werden. Je nach Ausführung kommen Tiefenfilter (Partikel werden im Inneren des Mediums abgeschieden) oder Oberflächenfilter (Partikel lagern sich auf der Oberfläche ab) zum Einsatz.
Der entscheidende Vorteil: Durch die zylindrische Bauform bieten Kerzenfilter eine deutlich größere Filterfläche auf kompaktem Raum. Viele Filterkerzen sind zudem CIP-/SIP-fähig (Cleaning in Place / Sterilization in Place) und können gereinigt oder sterilisiert werden.
Was sind die Unterschiede zwischen Beutelfilter und Kerzenfilter?
Der wichtigste Unterschied liegt in der Filterfeinheit und Anwendung: Beutelfilter eignen sich für grobe bis mittlere Filtration (1–200 µm), während Kerzenfilter auch Feinstfiltration bis 0,1 µm ermöglichen. Hier die wichtigsten Unterschiede im Überblick:
| Kriterium | Beutelfilter | Kerzenfilter |
|---|---|---|
| Filtereinheit | 1 – 200 µm | 0,1 – 100 µm |
| Filterfläche pro Einheit | 0,05 – 0,8 m² | Bis mehrere m² (modular) |
| Schmutzaufnahme | Hoch (große Beutelkapazität) | Mittel bis hoch (abhängig vom Filtertyp) |
| Anschaffungskosten | Niedrig | Mittel bis hoch |
| Betriebskosten | Gering (Einweg-Beutel) | Variabel (Reinigung möglich) |
| Wechselzeit | Sehr schnell (1–3 Minuten) | Länger (je nach Anzahl der Kerzen) |
| CIP-/SIP-Fähigkeit | Eingeschränkt | Ja (bei entsprechender Auslegung) |
| Druck-/Temperaturbereich | Standard-Prozessbedingungen | Hohe Drücke und Temperaturen möglich |
Wann ist der Beutelfilter die richtige Wahl?
Ein Beutelfilter ist die wirtschaftlichste Lösung bei hoher Schmutzfracht, häufigem Produktwechsel und wenn keine Feinstfiltration unter 1 µm erforderlich ist. Er eignet sich besonders als Vorstufe zu feineren Filtersystemen.
Typische Einsatzfälle für Beutelfilter:
- Hohe Schmutzfracht: Bei stark verunreinigten Medien nimmt der Beutel große Mengen Feststoffe auf, bevor ein Wechsel nötig wird.
- Häufiger Produktwechsel: Der schnelle Beutelwechsel minimiert Stillstandzeiten bei wechselnden Medien.
- Vorklärung: Als Vorstufe zu feineren Filtersystemen (z. B. Kerzenfiltern oder Membranfiltern) schützt der Beutelfilter nachgeschaltete Stufen vor Überladung.
- Kosteneffizienz: Niedrige Anschaffungskosten und einfache Handhabung ohne Spezialwerkzeug.
Typische Branchen und Anwendungen: Lacke und Farben, Kühlschmierstoffe, Prozesswasser, Wasseraufbereitung, Lebensmittel- und Getränkeindustrie (Vorklärung), Chemieindustrie.
Wann ist der Kerzenfilter die bessere Lösung?
Ein Kerzenfilter ist die bessere Wahl bei Feinfiltration unter 1 µm, sterilen Prozessen mit CIP/SIP-Anforderungen, hohen Durchflussraten und anspruchsvollen Betriebsbedingungen wie hohem Druck oder hohen Temperaturen.
Typische Einsatzfälle für Kerzenfilter:
- Feinfiltration: Bei Filterfeinheiten unter 1 µm oder bei der Entfernung von Mikroorganismen führt kein Weg am Kerzenfilter vorbei.
- Sterile Prozesse: CIP-/SIP-fähige Kerzenfiltergehäuse ermöglichen die Reinigung und Sterilisation ohne Ausbau.
- Hohe Durchflussraten: Die große Filterfläche ermöglicht hohe Volumenströme bei geringem Druckverlust.
- Anspruchsvolle Betriebsbedingungen: Bei hohen Drücken, erhöhten Temperaturen oder aggressiven Medien.
Typische Branchen und Anwendungen: Pharmaindustrie, Biotechnologie, Feinchemie, Lebensmittel- und Getränkeindustrie (Endfiltration), Elektronik und Halbleiterfertigung, Wasseraufbereitung (Reinstwasser).
Warum ist mehrstufige Filtration oft die beste Lösung?
Mehrstufige Filtration kombiniert die Vorteile beider Systeme: Der Beutelfilter entfernt grobe Partikel kostengünstig, während der Kerzenfilter die Feinfiltration übernimmt. Das senkt die Gesamtbetriebskosten und verlängert die Standzeit der Filterkerzen erheblich.
Stufe 1 – Beutelfilter: Entfernt grobe Partikel (z. B. > 25 µm) und schützt die nachfolgende Feinfiltration vor Überladung. Die hohe Schmutzaufnahmekapazität verlängert die Standzeit der nachgeschalteten Filterkerzen erheblich.
Stufe 2 – Kerzenfilter: Übernimmt die Feinfiltration oder Sterilfiltration. Durch die Vorreinigung im Beutelfilter werden die Filterkerzen weniger belastet, was die Betriebskosten senkt und Wechselintervalle verlängert.
Diese Kombination ist besonders in der Lebensmittel-, Pharma- und Chemieindustrie verbreitet, wo sowohl Wirtschaftlichkeit als auch Prozesssicherheit entscheidend sind.
Wie finde ich den richtigen Filter für meinen Prozess?
Die Wahl des richtigen Filters hängt von sechs Faktoren ab: Filterfeinheit, Schmutzfracht, CIP/SIP-Anforderungen, Betriebsbedingungen, Produktwechselhäufigkeit und Budget. Diese Checkliste hilft bei der Entscheidung:
- Welche Filterfeinheit benötigen Sie? → Unter 1 µm: Kerzenfilter. Ab 1 µm aufwärts: Beutelfilter oft ausreichend.
- Wie hoch ist die Schmutzfracht? → Hoch: Beutelfilter als Vorstufe sinnvoll.
- Sind CIP/SIP-Zyklen erforderlich? → Ja: Kerzenfilter mit entsprechender Auslegung.
- Welche Drücke und Temperaturen liegen vor? → Hohe Werte: Kerzenfilter mit Druckgehäuse nach AD 2000 oder ASME.
- Wie oft wechseln Sie Produkte oder Chargen? → Häufig: Schneller Beutelwechsel spart Zeit.
- Welches Budget steht zur Verfügung? → Beutelfilter haben niedrigere Anschaffungskosten; bei Kerzenfiltern ggf. höhere Standzeiten berücksichtigen.
Welche Filtergehäuse fertigt Winkel Schweisstechnik?

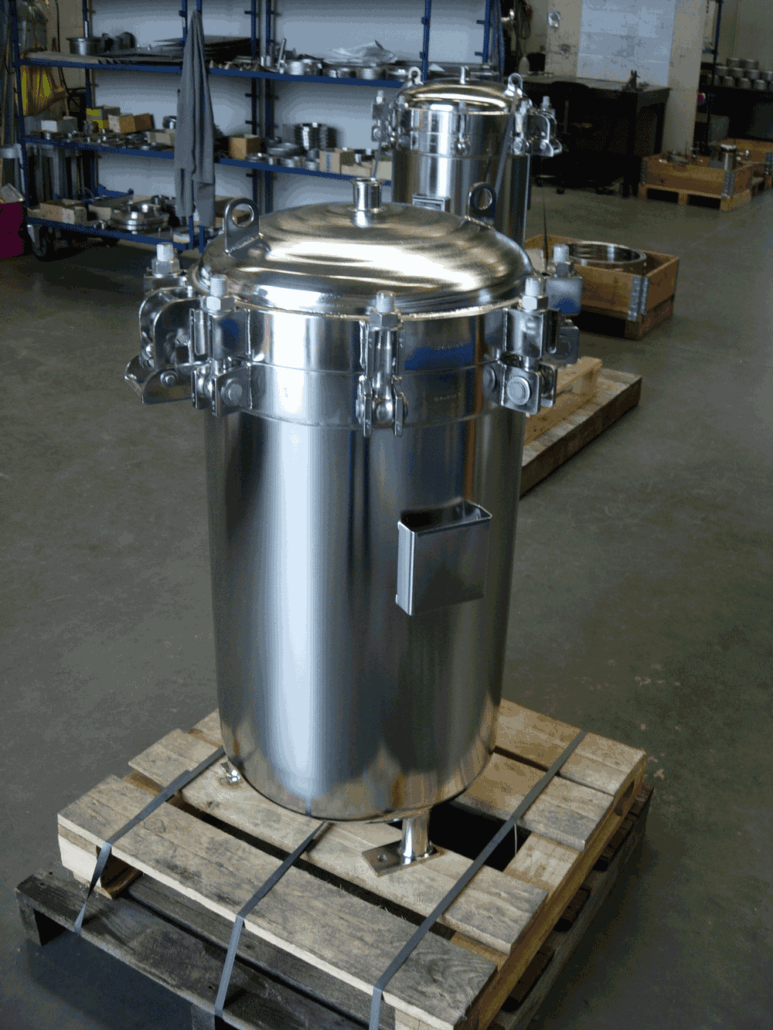

Winkel Schweisstechnik fertigt Beutelfiltergehäuse und Kerzenfiltergehäuse aus Edelstahl nach individuellen Kundenanforderungen. Die Filtergehäuse sind nach ASME U, AD 2000 und Modul A2 (Druckgeräterichtlinie 2014/68/EU) zertifizierbar.
Ob Einzelfilter, Doppelfilter mit Umschaltung oder modulare Mehrfachsysteme: Anschlüsse, Deckelverschluss und Oberflächenbeschaffenheit passen wir exakt an Ihre Spezifikation an. Das ermöglicht den sicheren Einsatz in druckbeaufschlagten Prozessen in der Chemie-, Pharma- und Lebensmittelindustrie.
